关于举办长春工程学院第二届大学生结构设计竞赛的通知

全校师生：

为培养大学生的创新思维和实际动手能力，培养大学生团队协作精神，增强大学生的工程结构设计与实践能力，丰富校园科技文化氛围，促进大学生相互交流与学习，为我校参加第二届吉林省大学生结构设计竞赛选拔优秀人才，举办我校第二届结构设计竞赛，本次结构设计竞赛由教务处主办、土木工程学院承办。具体事项通知如下：

一、竞赛题目

竞赛题目：带屋顶水箱的竹质多层建筑结构模型设计与制作。

详细情况见附件1：2011年第五届全国大学生结构设计竞赛赛题。

二、参赛对象和形式

参赛对象为在校08、09级本科生，参赛对象为全校各工程类专业本科生，每个参赛队由3名全日制在校本科生及1名指导老师组成，以组队形式参赛。鼓励跨专业、跨年级组队，报名表见附件2。

三、日程安排

2011年7月13日－7月20日，进行报名准备及报名工作；

2011年7月21日—8月28日，根据赛题进行方案确定、理论计算，初步完成计算书、设计图纸；

2011年8月29日—9月11日，根据计算书、设计图纸进行模型制作；

2011年9月12日，提交参赛作品；

2011年9月13日-9月14日，校大学生结构设计竞赛，选拔2个参赛队，参加吉林省大学生结构设计竞赛。

四、竞赛要求

1. 参赛要求

(1)各参赛队应独立设计、制作，每位参赛者只允许参加一个队。竞赛期间不得任意换人，若有参赛队员因特殊原因退出，则缺人竞赛。

(2)每个参赛队只能提交一份作品，作品必须命名。

(3)各参赛队必须在规定时间上交参赛作品。

2. 方案设计与理论分析要求

(1) 内容应包括：设计说明书、方案图和计算书。设计说明书应包括对方案的构思、布局、功能、结构选型及其他有特色方面的说明；方案图应包括结构整体布置图、主要构件详图和方案效果图；计算书应包括计算模型、荷载分析、内力分析、承载能力估算等。加载所用基准输入波见附件3。

(2) 文本封面要求注明作品名称、参赛学院、指导教师、参赛学生姓名、学号；正文按设计说明书、方案图和计算书的顺序编排。

(3) 参赛队必须提交方案设计与理论分析文本的电子版一份，并标明参赛作品名称；同时用A4纸打印一式五份，在规定时间交到竞赛组委会，逾期作自动放弃处理。

报名及赛题咨询电话：张曙光，办公电话：85711584；手机：13944936973；Email：zhang_shu_guang@eyou.com。

附件1 2011年第五届全国大学生结构设计竞赛赛题

附件2 长春工程学院第二届大学生结构设计竞赛报名表

长春工程学院教务处

土木工程学院

2011年7月12日

附件1：

第五届全国大学生结构设计竞赛赛题：

带屋顶水箱的竹质多层房屋结构

一、竞赛模型

竞赛模型为多层房屋结构模型，采用竹质材料制作，具体结构形式不限。模型包括小振动台系统、上部多层结构模型和屋顶水箱三个部分，模型的各层楼面系统承受的荷载由附加铁块通过实现，小振动台系统和屋顶水箱由承办方提供，水箱通过热熔胶固定于屋顶，多层结构模型由参赛选手制作，并通过螺栓和竹质底板固定于振动台上，图1给出了一示意性结构图。

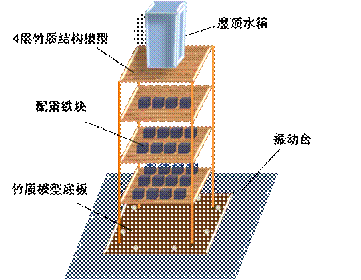

图1 模型示意图

二、模型要求

2.1几何尺寸要求

(1)底板：多层结构模型用胶水固定于模型底板上，底板为33cm×33cm×8mm的竹板，底板用螺栓固定于振动台上。

(2)模型大小：模型总高度应为100cm，允许误差为±5mm。总高度为模型底板顶面至屋顶(模型顶面)上表面的垂直距离，但不包括屋顶水箱的高度。模型底面尺寸不得超过22cm×22cm的正方形平面，即整个模型需放置于该正方形平面范围内，模型底面外轮廓与底板边缘应有足够的距离以保证螺栓能顺利紧固。

(3)楼层数：模型必须至少具有4个楼层，底板视为模型第一层楼板。除第一层以外，每层楼面范围须通过设置于边缘的梁予以明确定义。

(4)楼层净高：每个楼层净高应不小于22cm。楼层净高是指该楼层主要横向构件顶部与其相邻的上一楼层主要横向构件底部之间的最小距离。若底板上设置有地梁，则第一层净高需自地梁顶部开始计算；若无地梁则从底板顶面开始计算。柱脚加劲肋、隅撑及其他外立面构件不影响计算楼层净高。

(5)使用功能要求：楼层应具有足够的承载刚度，各层空间应满足使用功能要求。在模型内部，楼层之间不能设置任何横向及空间斜向构件。模型底层所有方向的外立面底部正中允许各设置一个12cm×12cm(高×宽)的门洞。

(6)楼层有效承载面积：楼层范围为各承重分区最外围楼层梁构件所包络的平面，不包括模型内部核心筒区域。在楼层范围内与楼面构件直接接触的铁块的覆盖面积定义为楼层有效承载面积，模型的总有效承载面积应在600cm²至720cm²的范围之内，且每个楼层的有效承载面积不得小于25 cm²。模型顶面为平面，应满足安全放置水箱的要求。

图2 模型立面示意图(单位：mm) 图3模型底板示意图(单位：mm)

2.2模型及附加铁块安装要求

(1)利用热熔胶将附加铁块固定在模型除底层以外的各个楼层的楼面结构上，可在楼层上设置固定铁块辅助装置，但辅助装置和铁块不能超出楼层范围且不能直接跟柱接触，若辅助装置或铁块与柱子接触，则该层净高以接触点的高度位置开始计算。

(2)提供大、小两种规格铁块。大铁块长、宽、高约分别为12cm、6cm与3.2cm，重量为1800g。小铁块的长、宽、高约分别为6.0cm、4.5cm与3.2cm，重量为675g。由于加载设备限制，模型中附加铁块总重量不得超过30kg。

(3)模型顶面上应放置水箱，且水箱内应至少注入10cm高的水。水箱尺寸的长、宽、高为15.5cm×15.5cm×25.7cm，容量为4L。模型顶面不能放置铁块。

（4）模型试验仅在单一水平向施加地震作用，模型的抗侧体系应在计算书中阐述清楚。试验时模型放置方向按照安装底板标识(A或B，如图3中所示)通过抽签挑边确定。

三 加载设备介绍

结构模型采用WS-Z30小型精密振动台系统进行模拟水平地震作用的加载，考察模型承载力。振动台系统的主要组成部分及相关参数信息如下（详情可参见竞赛材料及设备介绍附件2）：

水平振动台：型号：WS-Z30-50

指标：水平台尺寸：506×380×22mm，荷载：30kg，重量：11.5kg，材料：铝合金LY12。

功能：承载实验模型。

激振器：型号：JZ-50

指标：工作频率：0.5～3000Hz，最大位移：±8mm，激振力：500N，重量：28kg

功能：使水平台振动。

功率放大器：型号：GF-500W

指标：失真度：
